C24 Központi akkumulátoros rendszer

A C24 család lehetővé teszi központi akkumulátorról kezelni a biztonsági és kijáratmutató lámpákat 24V DC segítségével

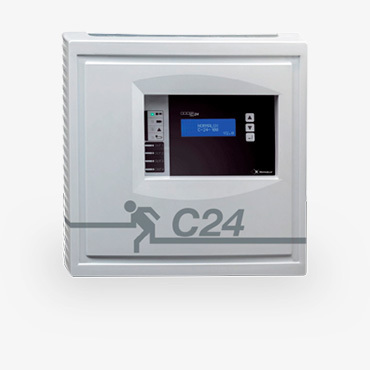

C24 – 100

HASZNÁLATI ÚTMUTATÓ

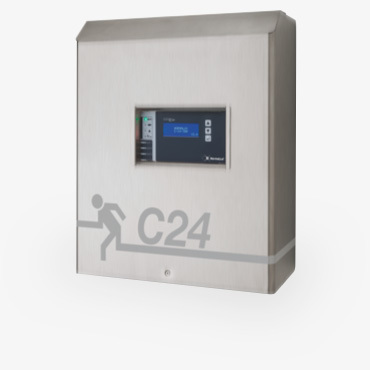

C24 – 300

Covers one fire zone

HASZNÁLATI ÚTMUTATÓ

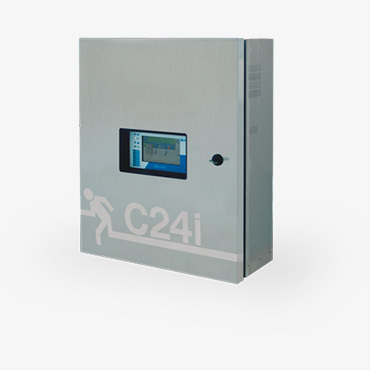

C24i – 300

Covers one fire zone

HASZNÁLATI ÚTMUTATÓ

EN50171  szabvány szerint gyártva

A Normalux kifejlesztette második generációs központi akkumulátoros rendszerét a C24I címezhető rendszert. Ez a központ képes minden lámpát egyenként felügyelni és külnöböző parancsokat végrehajtani( kikapcsolás, bekapcsolás, dimmelés, tesztelés stb…)  Az intelligens kontroll lehetővé teszi bármiféle probléma azonosítását.

Kompatibilis a következőkkel:



A C24I központnak 8 kimenete van szemben a C24 modellekkel amelyek csak 4 kimenettel rendelkeznek. Az intelligens központi akkumulátoros rendszer képes jelezni bármiféle problémát a központon. Jelzi a hibát:

  • Központnál és a 4 kimenetnél a standard változat esetében
  • Központnál és a lámpatesteknél egyenként a címezhető verziónál.
CE Tanúsítvány

Műszaki adatok

Feszültség: 230 V AC +/- 10%.
Tápvezeték keresztmetszete: 2,5 mm2.
Kimeneti feszültség: 24 V DC +/- 20%.
Kimeneti vezeték keresztmetszete: 2,5-6 mm2.
Üzemi hőmérséklet: -5ºC és 25ºC között.
Osztály: I.
IP30.
Kimenenetek száma 4: (C24-100 y C24-300) / 8: (C24I-300)
Maximális áramerősség: 3,5 A kimenetenként.

Méretek:

  • C24-100: 340 x 330 x 90 mm
  • C24-300: 500 x 400 x 200 mm
  • C24I-300: 587 x 460 x 187 mm

C24 - 100

Model C24-100
Batteries 2 x 12 V · 7 Ah 2 x 12 V · 9 Ah
Autonomy 1 h 3 h 8 h 1 h 3 h 8 h
Total power output (W) 88 W 36 W 14 W 115 W 48 W 19 W
Maximum current (A) 3,86 1,70 0,76 4,97 2,19 0,97
Phase monitor imput Sí
Output control 4
Potential freecontacts Si
Function indicator Si
Supply indicator for battery Si
Failure Si
Network supply indicator Si
Battery supply indicator Si
Failure alarm indicator Si
Full discharge indicator Si
Active output indicator Si
Communication via bus Si

C24 - 300

Model C24-300
Batteries 2 x 12 V · 12 Ah 2 x 12 V · 18 Ah 2 x 12 V · 24 Ah
Autonomy 1 h 3 h 8 h 1 h 3 h 8 h 1 h 3 h 8 h
Total power output (W) 154 W 36 W 27 W 234 W 105 W 42 W 314 W 136 W 58 W
Maximum current (A) 6,62 2,92 1,30 9,94 4,39 1,95 13,25 5,85 2,60
Phase monitor imput Sí
Output control 4
Potential free contacts Si
Function indicator Si
Supply indicator for battery Si
Failure Si
Network supply indicator Si
Battery supply indicator Si
Failure alarm indicator Si
Full discharge indicator Si
Active output indicator Si
Communication via bus Si

C24 - 300 Adressable system

Model C24-I300
Batteries 2 x 12 V · 7 Ah 2 x 12 V · 9 Ah 2 x 12 V · 12 Ah 2 x 12 V · 18 Ah 2 x 12 V · 24 Ah
Autonomy 1 h 3 h 8 h 1 h 3 h 8 h 1 h 3 h 8 h 1 h 3 h 8 h 1 h 3 h 8 h
Total power output (W) 88 W 36 W 14 W 115 W 48 W 19 W 154 W 66 W 27 W 234 W 105 W 42 W 314 W 136 W 58 W
Maximum current (A) 3,86 1,70 0,76 4,97 2,19 0,97 6,62 2,92 1,30 9,94 4,39 1,95 13,25 5,85 2,60
Phase monitor imput Sí
Output control 8
Potential free contacts Si
Function indicator Si
Supply indicator for battery Si
Failure Si
Network supply indicator Si
Battery supply indicator Si
Failure alarm indicator Si
Full discharge indicator Si
Active output indicator Si
Communication via bus Si

Biztonsági világítás

Kijáratmutatók

Lépcső világítás

Az intelligens központi akkumulátoros rendszer képes jelezni bármiféle problémát a központon magán, vagy a 4 kimenetnél.


100% műkődés garantálva.
A központi akkumulátoros rendszereknél gyárilag beállításra kerül az élettartam teszt.
A C24 rendszerben lehetőség van az élettartam tesztek egyedi beállítására is.

Lámpatestek ellenőrzése

Az intelligens központi akkumulátoros rendszer képes jelezni bármiféle problémát a központon magán, vagy a 8 kimenetnél.

turn on

turn off

turn on
